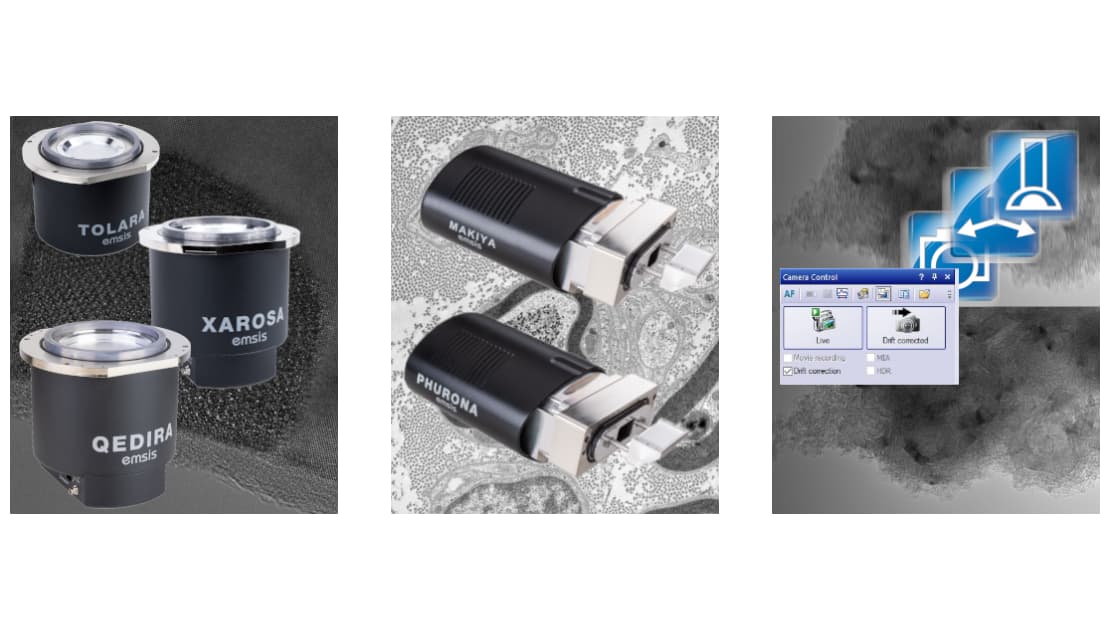

電子顕微鏡用デジタルカメラ、解析ソフトウェアとは

TEM(透過型電子顕微鏡)に取り付け、観察しながらサンプルの静止画、動画が撮影可能なデジタルカメラです。撮影した画像がすぐに確認でき、高フレームレートの動画も撮影可能です。ゲイン調整、コントラスト調整など豊富なサポート機能により、高品質な像が容易に撮影できます。

一般的にサイドマウント(蛍光盤の直上に取り付ける)タイプは広視野観察に向き、ボトムマウント(蛍光盤の下に取り付ける)タイプは高倍率での高分解能観察に向きます。

EMSIS GmbHは、元OSIS(オリンパスソフトイメージングソリューション)スタッフによって設立されたドイツに本拠を置く会社であり、優れた製品品質、サポートとサービスへの献身というオリンパスの伝統に基づく電子顕微鏡関連のソフトおよびハードウェアソリューションを実現しています。

システム一覧

TEM用サイドカメラ、ボトムカメラ、粒子解析機能を備えた統合型ソフトウエアをラインナップ、お客様のニーズに合わせた解像度とフレームレートに応じて各種カメラをご用意しております。

TEM用サイドカメラ

広視野の確保に向き、In-situ撮影などに使いやすいカメラです。生物系、材料系とも活躍します。

M-ViewG3（2.8Mピクセルサイドカメラ）

VeletaG3（4Mピクセルサイドカメラ）

PHURONA（12Mピクセルサイドカメラ CMOSカメラ）

MoradaG3（16Mピクセルサイドカメラ）※取扱終了

横スクロールでご覧いただけます。

	M-ViewG3 (2.8Mピクセルサイドカメラ)	VeletaG3 (4Mピクセルサイドカメラ)	NEW! PHURONA (12Mサイドカメラ)	MoradaG3※取扱終了 (16Mピクセルサイドカメラ)
センサー	1,936 × 1,456 pix CCD	2,048 x 2,048 pix CCD	3,008 x 4,112 pix CMOS	4,872 x 3,248pix CCD
有効ピクセルサイズ	13 µm x 13 µm	7.4μm x 7.4μm	ー	7.4μm x 7.4μm
ビニング	2x, 3x, 4x, 5x	2x, 4x	2x, 4x	1x, 2x, 4x
フレームレート	最大解像度時 55 fps 5×ビニング時 160 fps	最大解像度時 28 fps 4×ビニング時 70 fps	最大解像度時　20 fps 2×ビニング時 50 fps	最大解像度時　 3 fps 4×ビニング時 12 fps
アンチブルーミング	○	○	CMOSにつき発生せず	ー

TEM用ボトムカメラ

高分解能撮影に向き、テーパー光ファイバーで就航することで、広い視野と明るさを確保しています。ディフラクション撮影対応です。

Tolara（6Mピクセルボトムカメラ）

Xarosa（20Mピクセルボトムカメラ）

Tengra（5.3Mピクセルボトムカメラ）※取扱終了

Quemesa（11Mピクセルボトムカメラ）※取扱終了

横スクロールでご覧いただけます。

	NEW! Tolara (6Mピクセルボトムカメラ)	Xarosa (20Mピクセルボトムカメラ)	Tengra※取扱終了 (5.3Mピクセルボトムカメラ)	Quemesa※取扱終了 (11Mピクセルボトムカメラ)
センサー	2,752 x 2,192 pix CCD	5,120 x 3,840 pix CMOS	2,304 x 2,304 pix CCD	4,008 x 2,664 pix CCD
有効ピクセルサイズ	16.5μm x 16.5μm	13μm x 13μm	18μm x 18μm	18μm x 18μm
ビニング	2x, 4x	ー	2x, 3x, 4x	2x, 3x, 4x
フレームレート	最大解像度時　 28fps 4×ビニング時 70fps	30 fps	最大解像度時　 2 fps 4×ビニング時 12 fps	最大解像度時　 2 fps 4×ビニング時 12 fps
アンチブルーミング	○	ー	○	○

カメラ制御/画像解析ソフトウェア

システム制御から画像の取り込み、処理、解析、変換やデータ管理までの一連の作業をスムーズに行えます。

Radius（TEMカメラ制御、画像解析ソフトウェア）

iTEM（TEMカメラ制御、画像解析ソフトウェア）※取扱終了

Scandium（画像解析ソフトウェア）※取扱終了

サンプル画像

12Mサイドカメラ Phuronaによる試料ドリフト補正

電子顕微鏡画像の取得の際には、資料ステージへの取り付けの問題がある場合、熱の影響など様々な要因を受け、試料ドリフトを起こし、鮮明な画像が得られない場合があります。信頼性の高いスナップショットドリフト補正によって補正が可能、平均化処理と組み合わせることで、ノイズをさらに減らすことができます。

上: CB 25,000×ドリフト補正有り　下:CB 25,000×ドリフト補正無し

Xarosaによる回折像

Xarosaは最新のCMOSセンサーを採用しており、高速度、高感度、高ダイナミックレンジを実現します。 CMOSイメージセンサーは作動原理上ブルーミングを示さないため、回折画像(ディフラクション像)の取得に適しています。

特徴

高感度、高分解能、広視野、高速度
全機種とも動画撮影、ディフラクション撮影、リアルタイムFFTに対応
ライフサイエンス　マテリアルサイエンス　あらゆるTEM観察に
観察からデータ管理、計測、解析までトータルサポート

用途

ライフサイエンス
マテリアルサイエンス
回折像(ディフラクション)撮影
各種画像処理
各種計測、画像分析
自動粒子解析、回折像解析、トモグラフィー構築など

よくある質問

■サイドマウントとボトムマウントカメラの違いは？
■画像の出力形式は?
■オフラインで使用可能?

など、よくある質問をまとめています。下記のボタンよりご覧ください。
