振動計測 レーザードップラー式振動計
レーザードップラー式振動計(LDV)とは
レーザーによる光のドップラー効果を利用した非接触式の振動計です。サンプルに反射したレーザー光の、周波数の変化を検知し、サンプルの振動の速度と変位を算出します。
OMS社のレーザードップラー振動計は、光源であるレーザーダイオード自体が干渉計を構成する方式であり、従来のレーザー振動計に比べてコンパクトで堅牢なデザインが可能になりました。
世界17カ国以上で多くの販売実績があり性能が証明されています。
OMS LaserPoint LP01は操作が簡単であらゆる表面に対応できる非接触レーザー振動計です。
5メートルまでの被計測物を、光学的・機械的調整無しですぐに測定できます。
出力は被計測物表面の振動速度に比例したアナログ電圧なので、オシロスコープやスペクトラムアナライザ等で直接解析できます。
また、2種類の速度レンジとローパスフィルタアレイが装備されており、出力信号を最適化することができます。
オプションでデータ収録デバイスおよび解析ソフトウェアが用意されています。
システム一覧
主な仕様
- 速度範囲 5μm/s ～ 800 mm/s
※範囲外の速度も“LaserPoint”で対応可能です。 - 振動周波数範囲 0.01Hz ～ 20kHz
※20kHzの周波数も“LaserPoint”で対応可能です。 - ワーキングディスタンス 1 ～5000mm
- 変位範囲 0.04nm (at 20 kHz) ～ 120mm (at 1Hz)
- オプティクス 平行光（フォーカシング不要）
- 表面反射 被写体の直接反射
- 信号出力 アナログ速度、 10.7MHz FM信号
- 寸法 レーザーヘッド：24 x 11.4 x7.6cm
エレクトロニックコントローラ：30 x 22 x6cm - 重量 レーザーヘッド：1.4kg
エレクトロニックコントローラ：3.9kg - レーザー波長 780nm, <15mW, クラスⅢB
650nm, <1mW, クラスⅡ - 電源 100〜230VAC at 50/60Hz
- 温度範囲 3～45℃

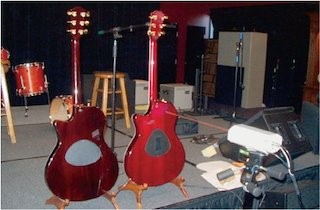

計測事例
ハードディスクドライブの振動解析
測定グリッドはハードディスクシステムの形状に合わせて調整されています。右の画像は、ScanSetシステムで撮影したハードディスクの振動のアニメーションの中の1フレームです。
測定原理
