TSPシステム
- TSP,感温塗料
| メーカー名： | ISSI |
|---|
| 燃焼・流体・粒径計測機器 | 光沢面や視野に影響さずに、高分解能/高応答速で物体表面の熱の分布や広がり方を測定 |
|---|
TSPシステム
TSPは試験対象の表面を専用塗料で塗装し、適切な波長のLEDで表面を照明し撮影することで表面温度の分布やその広がりを計測するシステムです。
従来法であるRTDでの測定と比べた場合、素子を埋め込む手間がなくなりセットアップ時間の大幅な短縮を実現します。
また、高い空間分解能を有しています。
システム構成例

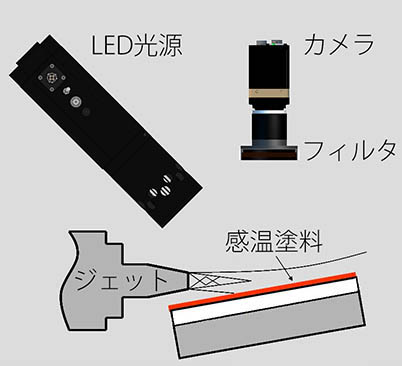

TSPシステム例カメラ一台のみを使用したもっとも基本的なセットアップ例です
境界層の遷移
製品仕様
- 計測範囲
- ご希望に応じて光学系を構築
- 解像度
- 1600×1200、2560×1920など（仕様に合わせて決定）
- 光源
- TSP専用LED
- 温度感度
- 感温塗料の仕様による
- 温度レンジ
- 感温塗料の仕様による
製品動画
アプリケーション
- 境界層の遷移の検出,熱伝達の測定
