時系列PIVシステム
時系列PIVシステムは従来のPIV技術では不可能であった数キロヘルツから数10キロヘルツの高速サンプリングを可能にした最新鋭のシステムです。
最新の高速度カメラの高感度化、高速度化、高階調化により、高速流や広いエリアの計測に適用することが可能になりました。
また従来の手法では不可能であった高時間分解能の計測を行うことで、数値計算との比較や、圧力、温度、空力騒音などのデータと同じ時間スケールで比較が可能となり、さまざまな現象の解析に有効です。

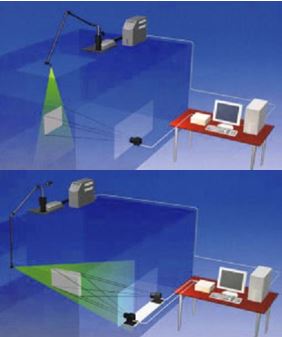

システム構成例
■制御解析ソフトウェアKoncertoⅡ■高速度ビデオカメラ■タイミングコントローラーLC880■各種レーザー（高繰返しパルスレーザー・CWレーザー等）■ビームデリバリー光学系（ミラーブロック・ライトアーム・光ファイバー等）
製品特徴
- 各社の高速度カメラにオンライン対応,YAG、YLF、YVO4などの高繰返しパルスレーザー、CWレーザーに対応,高繰返しパルスレーザーの単純同期、ストラドリング同期などさまざまな同期パターンに対応、オンライン解析も可能
FD4コリレーション時系列PIVのために開発されたアルゴリズムで、PIVの各グリッドにおける時間的速度変動周波数や乱れの解析、高精度の時空間バリデーション等が可能です。
製品仕様
- 画角
- 1～300mm（仕様に合わせて光学系を構築）
- 解像度
- 各種高速度カメラ
- レーザー
- 高繰り返しダブルパルスNd:YAGレーザー
連続発振Nd:YAGレーザー
- PIV計測枚数
- 1～15Hz
- 制御解析ソフト
- KoncertoⅡ-2D , 3D Online
